НАЗНАЧЕНИЕ ПЛОТНОМЕРА ПЕНЕТРАЦИОННОГО СТАТИЧЕСКОГО ДЕЙСТВИЯ В-1
Плотномер пенетрационный статического действия В-1 предназначен для оперативного определения степени уплотнения (коэффициента уплотнения) грунтов при строительстве земляного полотна автомобильных и железных дорог, аэродромов и других грунтовых сооружений. Используется для измерения степени уплотнения песчаных и глинистых грунтов при наличии в них не более 15% включений размером крупнее 10мм и при влажности грунтов, допускаемой по СНИП 2.05.02 «Автомобильные дороги». Он подходит для работы с песчаными и глинистыми грунтами.
- Под коэффициентом уплотнения грунта имеют в виду безразмерный показатель, который, по сути, является исчислением из отношения плотность грунта/плотность грунта max. Коэффициент уплотнения грунта рассчитывается с учетом геологических показателей. Любой из них, независимо от породы, пористый. Он пронизан микроскопическими пустотами, которые заполняются влагой или воздухом. При выработке почвы объем этих пустот увеличивается в разы, что приводит к повышению рыхлости породы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЛОТНОМЕТРА В-1
№ | НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ |
1 | Материал плотномера ВТ-1 | 12Х18Н10Т ГОСТ 5632-2014 |
2 | Габаритные размеры, мм | 810х250х85 |
3 | Масса, кг | 2,1 |
4 | Относительная погрешность измерения, % | 2,5 |

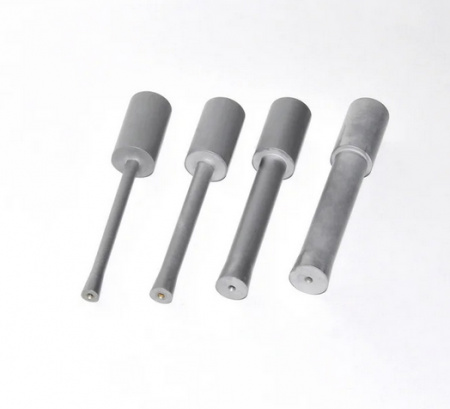

ПАРАМЕТРЫ НАКОНЕЧНИКОВ ПЛОТНОМЕРА В-1
Номер наконечника | 1 | 2 | 3 | 4 |
Длина рабочей части, мм | 6,2 | 8,0 | 11,3 | 13,8 |
Площадь основания, мм2 | 30 | 50 | 100 | 150 |

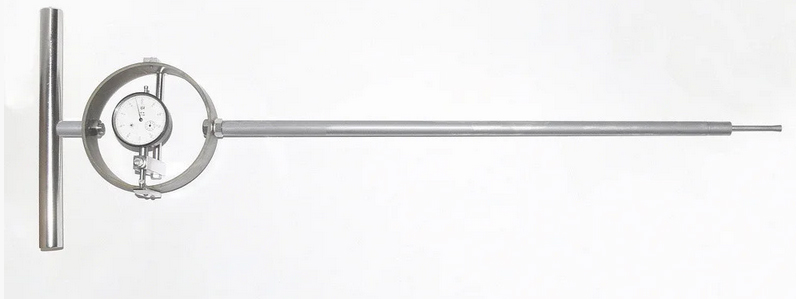

УСТРОЙСТВО ПЛОТНОМЕРА ПЕНЕТРАЦИОННОГО В-1
Основным элементом плотномера является динамометрическое кольцо вокруг которого собрана вся конструкция. Сверху динамометрического кольца установлена рукоятка, снизу закреплена штанга, на которую устанавливается наконечник плотномера. Внутри динамометрического кольца на кронштейн установлен индикатор часового типа ИЧ-10, ножка индикатора упирается в опорную планку. Индикатор часового типа закреплён в кронштейне с помощью фиксирующего винта кронштейна.
КОМПЛЕКТ ПОСТАВКИ ПЛОТНОМЕРА ПЕНЕТРАЦИОННОГО В-1
№ | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО, ШТ. |
1 | Плотномер пенетрационный | 1 |
2 | Индикатор часового типа ИЧ-10 | 1 |
3 | Наконечник «1» | 1 |
4 | Наконечник «2» | 1 |
5 | Наконечник «3» | 1 |
6 | Наконечник «4» | 1 |
7 | Паспорт плотномер | 1 |
8 | Паспорт индикатор типа ИЧ-10 | 1 |
9 | Упаковка | 1 |
