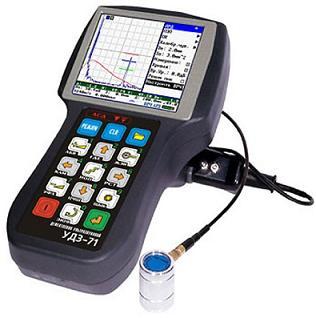

Дефектоскоп УД3-71 – ультразвуковой дефектоскоп общего назначения предназначен для:
- оценки скорости распространения ультразвуковых колебаний в различных материалах.
- ручного неразрушающего контроля продукции на наличие дефектов типа нарушения сплошности и однородности материала в сырье, готовых изделиях, полуфабрикатах, сварных, паяных, болтовых, клепаных и других соединениях;
- измерения глубины и координат залегания дефектов;
- измерения толщины различных изделий при одностороннем доступе к ним;
- измерения отношений амплитуд сигналов, отраженных от дефектов;
- измерения эквивалентных размеров дефектов;
Дефектоскоп способен контролировать материалы и изделия со скоростью ультразвуковых волн от 1500 м/с до 12 000 м/с. Ультразвуковой дефектоскоп УД3-71 обеспечивает проведение контроля сварных соединений и основных материалов, а также измерение толщины монометаллов, биметаллов в соответствии с требованиями нормативных документов в различных производственных секторах.
Технические характеристики
Ширина полосы пропускания частот ультразвуковых колебаний (УЗК)
| от 0,4 до 15 МГц |
Возможные устанавливаемые значения частот фильтра | 0,4; 1,25; 1,8; 2,5; 5; 10; 15 МГц |
Значения номинальных частот повторения зондирующих импульсов | от 100 до 1000 Гц с дискретностью установки 1; 10; 100 Гц |
Амплитуда зондирующего импульса генератора дефектоскопа при длительности (80 *20) нс и длительности фронта менее 20 нс | не менее 200 В для режима максимальной амплитуды зондирующего импульса,
20 В для режима минимальной амплитуды |
Диапазон изменения коэффициента усиления приемного тракта
| от 0 до 80 дБ |
Дискретность изменения коэффициента усиления приемного тракта | 0,1; 1,0; 10,0 дБ |
Динамический диапазон сигналов, наблюдаемых на экране
| не менее 20 дБ |
Диапазон контроля наличия дефектов по стали от 0,5 до 6000 мм с дискретностью установки | 0,1; 1,0; 10,0; 100,0; 1000,0 мм |
Диапазон измерений глубины залегания дефектов по стали | от 0,5 до 6000 мм |
Диапазон измерений эквивалентного диаметра отражателя | от 0,8 до 20 мм |
Диапазон установки скорости распространения УЗК | от 1000 до 15000 м/с с дискретностью установки 1; 10; 100; 1000 м/с |
Диапазон установки угла ввода УЗК пьезоэлектрического преобразователя (ПЭП) | от 0 до 900 с дискретностью установки 0,1; 1,0; 10,00 |
Диапазон установки задержки развертки относительно импульса возбуждения | от 0 до 6000 мм с дискретностью установки 0,1; 1,0; 10,0; 100,0; 1000,0 мм |
Диапазон установки длительности задержки измерительного строба | от 0,1 до 6000 мм с дискретностью установки 0,1; 1,0; 10,0; 100,0; 1000,0 мм |
Диапазон установки порога АСД (высоты уровней измерительного строба): |
|
— браковочный уровень (красный уровень строба) | минус 18 — плюс 6 дБ, шаг: 0,1; 1,0 дБ |
— контрольный уровень (синий уровень строба) | минус 18 — плюс 6 дБ, шаг: 0,1; 1,0 дБ |
— поисковый уровень (зеленый уровень строба) | минус 18 — плюс 6 дБ, шаг: 0,1; 1,0 дБ |
Диапазон установки линейной компенсированной отсечки | от 0 до 60 % высоты экрана с дискретностью установки 1 % |
Количество запоминаемых программ настройки
| не менее 100 |
Количество запоминаемых изображений развертки (А-Скан изображений) | не менее 100 |
Количество запоминаемых измеренных значений глубины (координат) | не менее 150 000 |
Масса с аккумуляторной батареей (без комплекта ПЭП, кабелей и футляра) | не более 0,720 кг |
Габаритные размеры
| не более 188×107×78 мм |
Размер рабочей части экрана
| не менее 71,52×53,64 мм |
Электрическое питание осуществляется от встроенной аккумуляторной батареи номинальным напряжением | 12 В |
Емкость встроенной аккумуляторной батареи | 2500 мА/час |
Средняя продолжительность непрерывной работы | не менее 12 ч |
Степень защиты корпуса от проникновения твердых тел и воды соответствует IР65 по ГОСТ 14254. Дефектоскоп может эксплуатироваться при температуре окружающего воздуха от минус 10 до плюс 40 °С. Ультразвуковой дефектоскоп общего назначения, отличающийся малыми габаритами и низкой стоимостью.
