Ультразвуковой низкочастотный дефектоскоп А1220 МОНОЛИТ предназначен для решения задач толщинометрии и дефектоскопии сложных материалов, таких как бетон, горный камень, асфальт. Уникальность прибора состоит в том, что он позволяет проводить тестирование эхо-методом при одностороннем доступе к объекту контроля (ОК), что делает возможным применение данного прибора для проведения контроля эксплуатируемых объектов, таких как здания, мосты, тоннели и пр. Одним из важных преимуществ прибора является то, что контроль проводится без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки (АР) преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования. Назначение:
- измерение толщины изделий из бетона
- поиск инородных включений, пустот и трещин внутри изделий и конструкций из железобетона, камня, пластмасс и подобных им материалов при одностороннем доступе к объекту контроля
- исследование внутренней структуры крупнозернистых материалов
Описание:

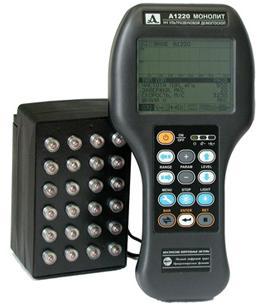

Дефектоскоп А1220 МОНОЛИТ состоит из электронного блока с экраном и клавиатурой, а также 24-элементного (6х4) матричного антенного устройства (АУ). Конcтрукция элементов АУ прибора обеспечивает проведение контроля без применения контактной жидкости, т.е. с сухим точечным контактом. Элементы АУ подпружинены и дают возможность измерения на криволинейных и шероховатых поверхностях. Для сквозного прозвучивания используются дополнительные ультразвуковые преобразователи продольных и поперечных ультразвуковых волн
Параметр | Значение |
Максимальная глубина визуализации эхо-сигналов при контроле поперечными волнами | 2150 мм |
Максимальная длительность реализаций сигналов, визуализируемых на экране прибора | 1600 мкс |
Cредняя измеряемая толщина бетона | 600 мм |
минимальный диаметр обнаруживаемого дефекта типа цилиндрическое сверление | 30 мм |
Погрешность измерений толщины и глубины залегания дефектов | ±10% |
Время выполнения одного измерения и занесения результата в память в режиме лента, карта | 3 с |
Число записываемых одиночных, недетектированных А-сканов | 59 |
Максимальная длина одного непрерывного В-скана (режим ЛЕНТА) | 10 м |
Максимальная площадь контролируемой поверхности (режим КАРТА) | 2 м2 |
Диапазон настроек скорости ультразвука | 1000÷9999 м/с |
Амплитуда зондирующего сигнала (половина размаха) | 20, 100, 200 В |
Форма зондирующего импульса генератора | Меандр, 0,5÷5 периодов |
Частота повторения зондирующих импульсов | 1÷50 Гц |
Полоса частот приемного тракта | 10÷300 кГц |
Диапазон перестройки аттенюатора | 0÷106 с шагом 1 дБ |
Число программируемых точек характеристики ВРЧ функционального генератора | 32 |
Диапазон регулировки ВРЧ | 30 дБ |
Устанавливаемые длительности разверток | 150, 300, 450, 800, 1100, 1600 мкс |
Пределы регулировки задержки разверток | 0÷120 мкс |
Пределы установки порога срабатывания сигнализатора дефектов | 0÷100 % |
Дискретность измерения интервала времени | 0,1 мкс |
Время непрерывной работы прибора от аккумулятора без подсветки индикатора | 14 часов |
Время зарядки полностью разряженной аккумуляторной батареи | 3 часа |
Тип дисплея | жидкокристаллический |
Диапазон рабочих температур | -20÷+45°C |
Габаритные размеры электронного блока | 245×120×40 мм |
Масса электронного блока | 650 г |
Габаритные размеры антенной решетки М2502 | 140×88×74 мм |
Масса антенной решетки М2502 | 750 г |
