НАЗНАЧЕНИЕ ОБОРУДОВАНИЯ
Штанга ГР-56М является вспомогательным оборудованием. Предназначена для установки на ней гидрологических приборов при проведении гидрометрических работ на водотоках глубиной до 3.8 метра.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШТАНГИ ГР-56М
| № | НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ |
| 1 | Длина оцифрованной части штанги, мм | 4000 |
| 2 | Длина звена штанги, мм | 1000 |
| 3 | Длина интервала между отметками, мм | 50 |
| 4 | Длина интервала между оцифрованными отметками, мм | 100 |
| 5 | Диаметры сменных поддонов, мм | 80, 160 |
| 6 | Габариты, мм | 30х4135 |
| 7 | Масса, не более, кг | 8,1 |
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ ШТАНГИ ГР-56М
| № | НАИМЕНОВАНИЕ | ЗНАЧЕНИЕ |
| 1 | Звено | Д16Т ГОСТ 4784-97 |
| 2 | Ручка | Фторопласт Ф-4 |
| 3 | Поддон | 12Х18Н10Т ГОСТ 5632-2014 |
| 4 | Наконечник | 12Х18Н10Т ГОСТ 5632-2014 |
| 5 | Винт | 12Х18Н10Т ГОСТ 5632-2014 |
УСТРОЙСТВО ШТАНГИ ГР-56М

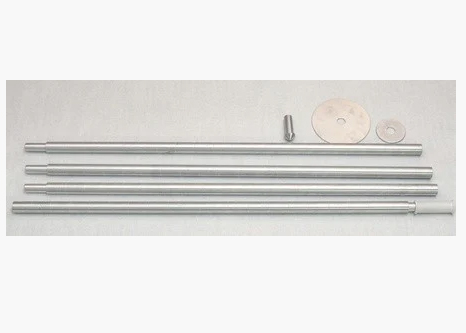

- Штанга состоит из четырех взаимозаменяемых звеньев, наконечника, рукоятки и сменных поддонов. Детали штанги соединяются друг с другом винтами с конической головкой, устанавливаемых в резьбовые отверстия звеньев и наконечника.
- Наконечник служит для фиксации штанги на дне водотока.
- Сменные поддоны предотвращают заглубление штанги в грунт водотока. Поддон диаметром 80 мм применяется при работе на каменистых грунтах; поддон 160 мм при работе на илистых грунтах.
- Каждое звено с рабочей длиной, равной 1 м., имеет круговые отметки, расположенные через каждые 5 см. На дециметровых отметках нанесены цифры от 1 до 9.
- В собранной штанге верхняя кромка последней отметки предыдущего звена совпадает с основанием последующего звена.
КОМПЛЕКТ ПОСТАВКИ ШТАНГИ ГР-56М
| № | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО, ШТ. |
| 1 | Звено | 4 |
| 2 | Поддон D=80 мм | 1 |
| 3 | Поддон D=160 мм | 1 |
| 4 | Рукоятка | 1 |
| 5 | Винт | 10 |
| 6 | Наконечник | 1 |
| 7 | Паспорт | 1 |
| 8 | Упаковка | 1 |
